Las embarcaciones de aluminio utilizan diversos sistemas que dependen del ingreso continuo de agua de mar para su funcionamiento. Uno de los más importantes es la toma de mar, un punto crítico donde el agua ingresa al barco para alimentar sistemas esenciales como enfriamiento de motores, sistemas contra incendios y circuitos de aire acondicionado.
Estas tomas generalmente incluyen bridas soldadas al casco del barco, que permiten la conexión segura de tuberías internas y válvulas. Sin embargo, debido a su constante exposición al agua salada y a las condiciones ambientales marinas, estas bridas suelen sufrir procesos de deterioro acelerado.
En este caso de estudio se presenta la reconstrucción de cinco bridas de aluminio de 6 pulgadas, pertenecientes a un sistema de toma de mar en una embarcación de aluminio, utilizando tecnología de reparación en frío mediante compuestos epóxicos metálicos.
Las bridas intervenidas formaban parte de un sistema de ingreso de agua de mar en una lancha de aluminio utilizada en operaciones marítimas. Estas bridas estaban soldadas directamente al casco de la embarcación y conectaban con tuberías internas de 3 pulgadas de diámetro, que distribuyen el agua hacia diferentes sistemas del barco.

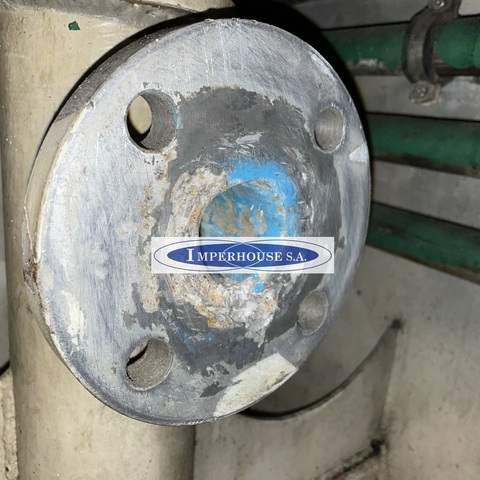

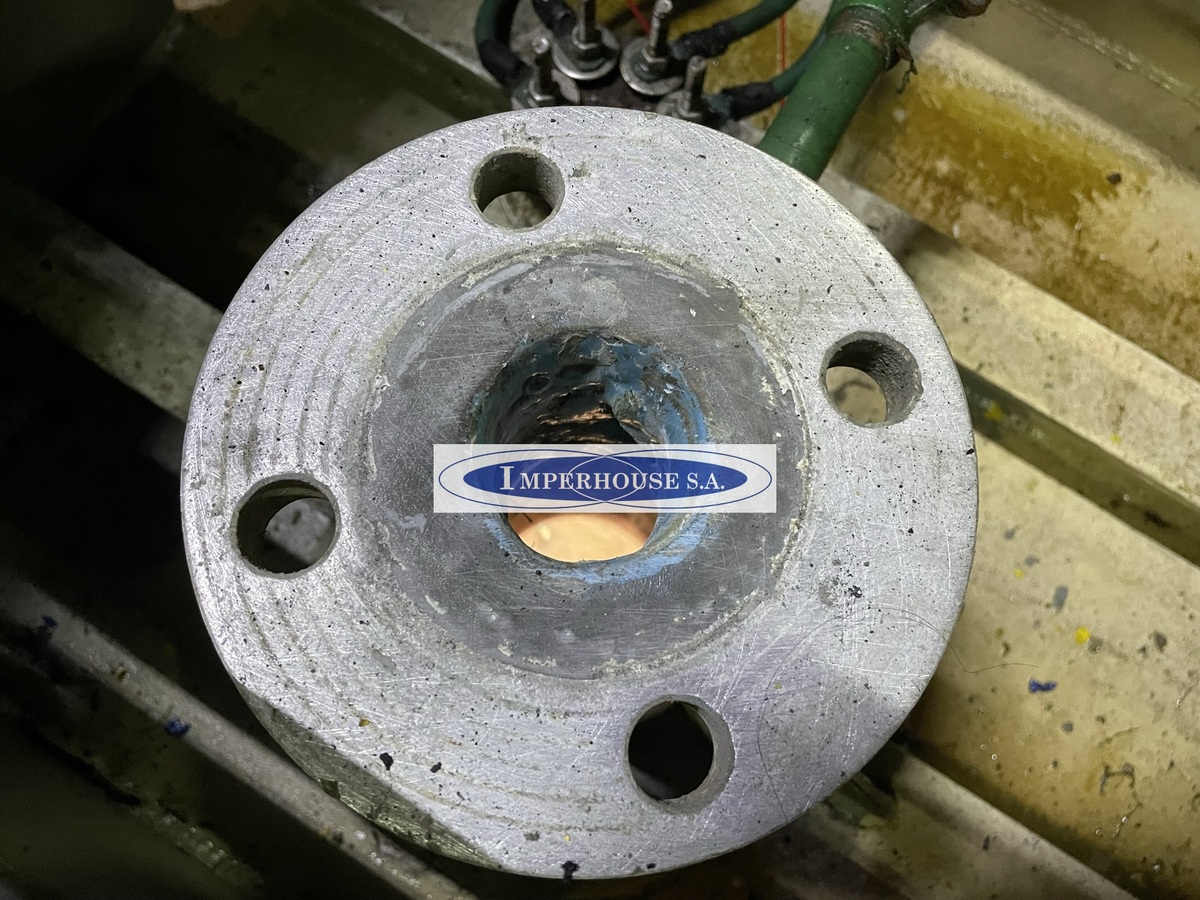

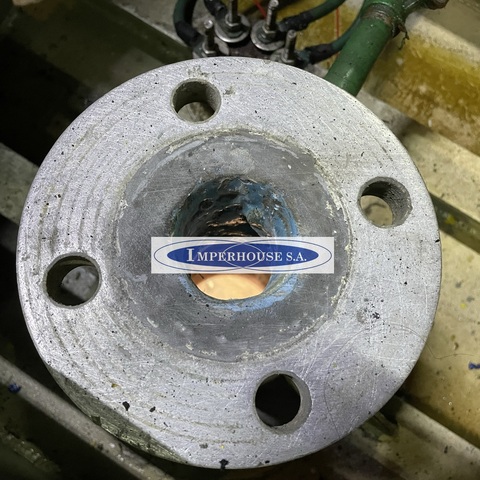

Con el paso del tiempo, las bridas comenzaron a presentar múltiples tipos de deterioro, entre ellos:
El problema principal estaba asociado al contacto constante con agua de mar, que contiene altas concentraciones de sales, microorganismos y partículas que favorecen procesos de corrosión acelerada.
Además, estas zonas suelen ser difíciles de limpiar o inspeccionar con frecuencia, lo que permite la acumulación de organismos marinos conocidos comúnmente como conchilla. Estos depósitos biológicos generan condiciones ideales para la aparición de corrosión microbiológica, un tipo de corrosión producida por microorganismos que degradan el metal.
Como resultado, las superficies de sellado de las bridas comenzaron a deteriorarse, generando riesgos de fuga, pérdida de estanqueidad y eventual falla del sistema.
Ante el estado de deterioro de las bridas, la opción convencional habría sido retirar las piezas dañadas y reemplazarlas por nuevas.
Sin embargo, en aplicaciones navales esta alternativa presenta varios inconvenientes importantes.
En primer lugar, las bridas estaban soldadas directamente al casco de aluminio del barco, lo que implica que su reemplazo requeriría realizar trabajos de corte y soldadura en una zona estructural sensible.
Las reparaciones mediante soldadura en cascos de aluminio deben realizarse con extremo cuidado para evitar:
Además, conseguir las piezas de reemplazo implicaba importar nuevas bridas, lo que generaría tiempos de espera prolongados.
Para una embarcación en operación, los tiempos de parada representan pérdidas económicas significativas. Por esta razón, el cliente buscaba una solución que permitiera restaurar las bridas existentes de forma rápida, segura y confiable.
La solución adoptada fue la reconstrucción de las bridas mediante tecnología de compuestos epóxicos metálicos, evitando completamente procesos de soldadura.
Para este proyecto se utilizaron dos materiales especializados:
Este tipo de tecnología permite reparar componentes metálicos dañados mediante compuestos que contienen cargas metálicas y resinas de alta resistencia, capaces de adherirse firmemente al aluminio y restaurar la geometría original de las piezas.
Una de las principales ventajas de este método es que se trata de una reparación en frío, lo que significa que no se generan temperaturas elevadas ni tensiones térmicas que puedan afectar el casco del barco.
Como en cualquier reparación industrial con compuestos epóxicos, la preparación adecuada de la superficie es un factor fundamental para garantizar la adherencia del material.
En este caso, la preparación se realizó mediante una combinación de métodos manuales y mecánicos.
Primero se eliminaron los depósitos de corrosión, restos de conchilla y material suelto utilizando herramientas mecánicas. Para ello se empleó un mototool con accesorios abrasivos, que permitió limpiar las áreas afectadas y abrir las cavidades producidas por la corrosión.
Posteriormente se realizó un proceso de limpieza con solvente para eliminar residuos de grasa, sales marinas y contaminantes.
En zonas donde las herramientas de mayor tamaño no podían acceder, se efectuó un lijado manual, garantizando que todas las superficies quedaran adecuadamente preparadas para recibir el material de reconstrucción.
Este proceso permitió obtener una superficie limpia y con el perfil adecuado para maximizar la adherencia del compuesto epóxico.
Una vez preparada la superficie, se procedió a la reconstrucción de las zonas dañadas.
El primer paso consistió en aplicar Chester Metal Super dentro de las cavidades generadas por la corrosión.
Este material fue utilizado para rellenar:
Durante la aplicación se dejó una sobremedida intencional, con el objetivo de permitir un posterior ajuste mediante lijado.
Después del tiempo de curado inicial del material, se procedió a realizar un proceso de lijado mecánico utilizando una lijadora, con el fin de recuperar la geometría correcta de la superficie de sellado de la brida.
Durante este proceso de mecanizado superficial es común que aparezcan pequeñas porosidades adicionales. Estas se corrigieron mediante una segunda aplicación puntual del mismo material, rellenando los defectos generados durante el lijado.

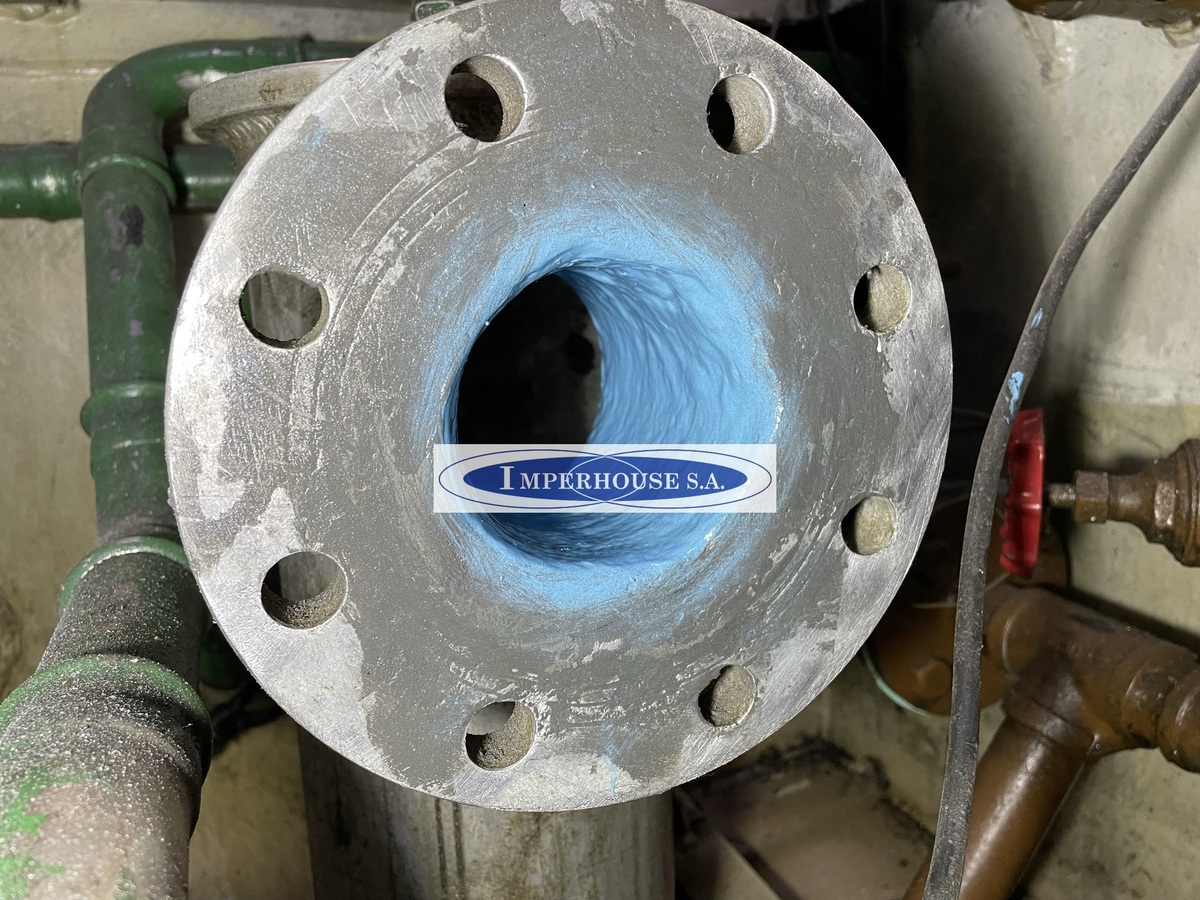

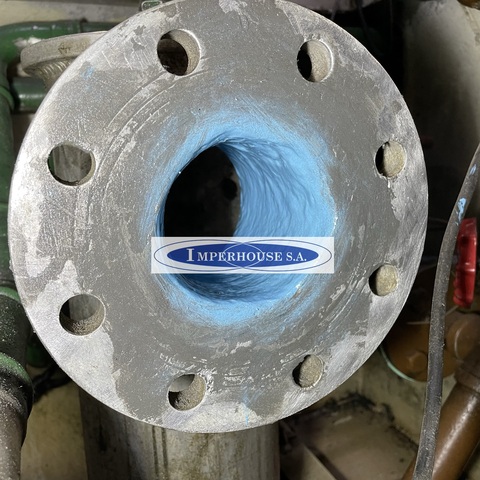

Este procedimiento permitió reconstruir completamente las superficies de sellado de las bridas.
Una vez finalizada la reconstrucción estructural, se aplicó una capa protectora utilizando Chester Metal Ceramic F.
Este recubrimiento fue aplicado mediante rodillo sobre toda la superficie reparada.
La función principal de este material es proporcionar una barrera protectora contra la corrosión, especialmente en ambientes altamente agresivos como el agua de mar.
Además, el recubrimiento crea una superficie lisa que dificulta la adhesión de organismos marinos, ayudando a reducir la acumulación futura de conchilla.
De esta manera, la reparación no solo restaura la geometría de la brida, sino que también mejora su resistencia frente a futuros procesos de corrosión.
Uno de los aspectos más destacados de esta intervención fue la rapidez del proceso.
La reparación completa de las cinco bridas se realizó en aproximadamente 6 horas de trabajo, permitiendo que la embarcación pudiera volver a operar en un plazo extremadamente corto.
Si se hubiese optado por reemplazar las bridas mediante métodos tradicionales, el tiempo requerido habría sido considerablemente mayor debido a:

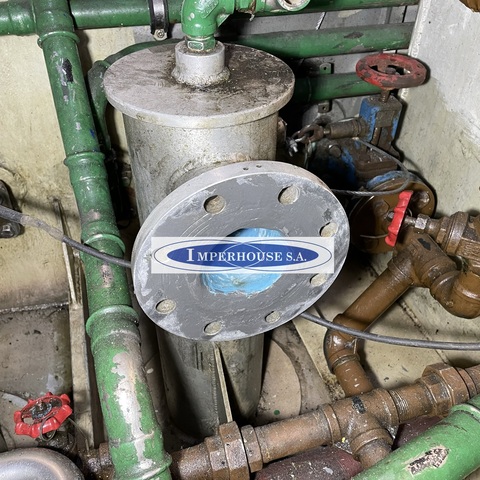

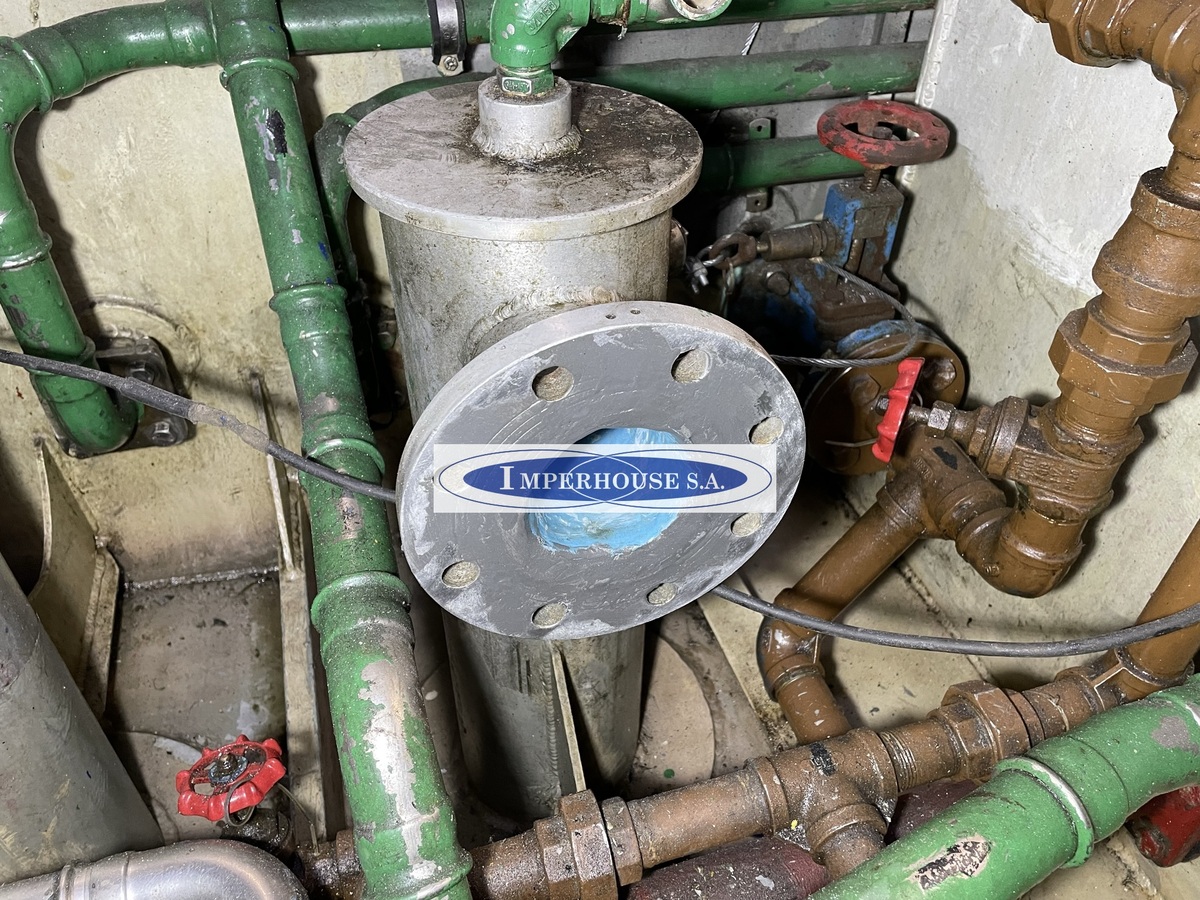

Después de finalizar la intervención, la embarcación volvió a operar normalmente sin presentar fugas ni problemas de estanqueidad en las bridas reparadas.
Las superficies de sellado recuperaron su geometría original, permitiendo una correcta instalación de las conexiones y juntas.
Además, el sistema quedó protegido frente a futuros procesos de corrosión gracias al recubrimiento aplicado.
Se estima que la reparación permitirá operar el sistema durante varios años antes de requerir una nueva inspección o mantenimiento preventivo.
De acuerdo con la evaluación realizada, se recomienda realizar una revisión de las tomas de mar aproximadamente cada tres años, momento en el cual podría aplicarse una nueva capa protectora si fuera necesario.
El uso de tecnología de reparación en frío permitió generar beneficios significativos para el cliente.
Desde el punto de vista económico, se estima que la reparación representó un ahorro aproximado del 70 % en comparación con el reemplazo completo de las bridas.
Sin embargo, el beneficio más importante fue la reducción del tiempo de parada del barco.
En operaciones marítimas, cada día de inactividad puede representar costos operativos importantes. Gracias a la reparación rápida, el barco pudo regresar a servicio prácticamente de inmediato.
Este caso demuestra cómo las tecnologías modernas de reparación con compuestos epóxicos permiten resolver problemas complejos en la industria naval, evitando intervenciones estructurales costosas.
La reconstrucción de componentes metálicos mediante reparación en frío ofrece múltiples ventajas:
Estas soluciones son especialmente útiles en componentes críticos como:
